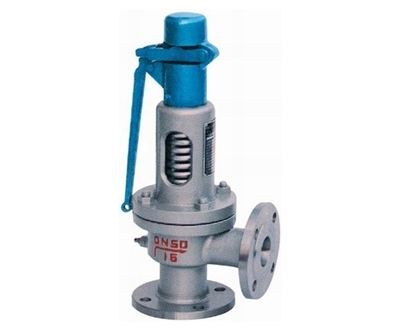

A47H帶扳手彈簧微啟式安全閥

A47H-C型帶扳手彈簧微啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管道上，作為超壓保護裝置。

詳細介紹

一、A47H帶扳手彈簧微啟式安全閥產品概述

A47H-C型帶扳手彈簧微啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管道上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管路的安全運行。

連接法蘭標準按JB/T-94的系列1。

二、A47H帶扳手彈簧微啟式安全閥主要零部件材料表

序號	零件名稱	材料
1	閥體	WCB
2	閥座	ZG2Cr13
3	調節圈	ZG2Cr13
4	閥瓣	2Cr13
5	導向套	2Cr13
6	閥蓋	ZG230-450
7	彈簧	50CrVA
8	閥桿	2Cr13
9	扳手	ZG200-400
10	調整螺桿	45
11	保護罩	ZG200-400
12	密封面材料	堆焊D507

三、A47H帶扳手彈簧微啟式安全閥主要連接尺寸表

公稱壓力 PN(Mpa)	公稱通徑DN(mm)	do	DN'	L	L₁	≈H
1.6-4.0	20	15	20	100	85	298
	25	20	25	100	85	298
	32	25	32	115	100	310
	40	32	40	120	110	315
	50	40	50	135	120	377
	65	50	65	140	130	415
	80	65	80	160	135	420
	100	80	100	170	160	539
	125	100	125	190	190	624
	150	125	150	205	195	636
	200	150	200	240	230	772
	250	200	250	350	320	970
6.4 -10	20	15	20	100	95	301
	25	20	25	100	95	301
	32	25	32	115	105	312
	40	32	40	135	115	366
	50	40	50	160	130	401
	65	50	65	175	160	570
	80	65	80	175	160	565
	100	80	100	190	180	597
	150	100	150	280	260	738

四、A47H帶扳手彈簧微啟式安全閥主要結構圖

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
