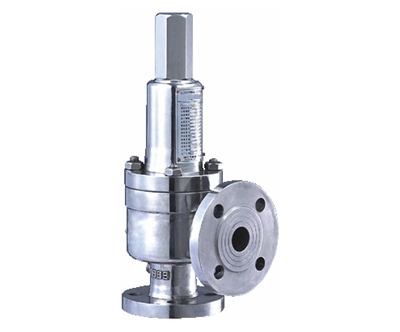

一、A42Y彈簧全啟封閉式高壓安全閥產品概述
A42Y-C型彈簧全啟封閉式高壓安全閥適用于工作溫度≤200℃的空氣、氮氫混合氣等介質的設備和管路上。A42Y-P/R型適用于工作溫度≤200℃有腐蝕性氣體介質的設備和管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。
連接法蘭按JB/T2769-92的標準。
二、A42Y彈簧全啟封閉式高壓安全閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
||
|
A42Y-C |
A42Y-P |
A42Y-R |
||
|
1 |
法蘭 |
35/35CrMoA |
2Cr13 |
1Cr18Ni12Mo2Ti |
|
2 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥體 |
40 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
反沖盤 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥蓋 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
9 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
10 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
11 |
調整螺桿 |
45 |
2Cr13 |
2Cr13 |
|
12 |
閥帽 |
ZG200-400 |
ZG200-400 |
ZG200-400 |
|
13 |
密封面材料 |
堆焊Co基硬質合金 |
||
三、A42Y彈簧全啟封閉式高壓安全閥主要連接尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑DN(mm) |
尺寸 |
|||||||||||||||
|
do |
d |
M |
K |
D |
Z-ød |
b |
d1 |
M1 |
K1 |
D1 |
Z1-ød1 |
b1 |
L |
L1 |
≈H |
||
|
16 |
15 |
8 |
20 |
M24×2 |
60 |
95 |
3-18 |
20 |
32 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
20 |
8 |
27 |
M33×2 |
68 |
105 |
3-18 |
20 |
32 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
|
25 |
14 |
28 |
M33×2 |
68 |
105 |
3-18 |
20 |
32 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
280 |
|
|
32 |
15 |
37 |
M42×2 |
80 |
115 |
4-18 |
22 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
390 |
|
|
40 |
20 |
47 |
M52×2 |
115 |
165 |
6-26 |
28 |
65 |
M80×3 |
145 |
200 |
6-29 |
40 |
165 |
165 |
495 |
|
|
50 |
25 |
59 |
M64×3 |
115 |
165 |
6-26 |
32 |
80 |
M100×3 |
170 |
225 |
6-33 |
50 |
180 |
180 |
400 |
|
|
32 |
15 |
8 |
27 |
M33×2 |
68 |
105 |
3-18 |
20 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
20 |
8 |
30 |
M36×2 |
75 |
110 |
3-18 |
22 |
29 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
220 |
|
|
25 |
14 |
35 |
M42×2 |
80 |
115 |
4-18 |
22 |
32 |
M42×2 |
80 |
115 |
4-18 |
22 |
95 |
100 |
280 |
|
|
32 |
15 |
41 |
M48×2 |
95 |
135 |
4-22 |
25 |
50 |
M64×3 |
115 |
165 |
8-26 |
32 |
150 |
150 |
390 |
|
|
40 |
20 |
58 |
M64×3 |
115 |
165 |
6-26 |
32 |
65 |
M80×3 |
145 |
200 |
6-29 |
40 |
165 |
165 |
495 |
|
|
50 |
25 |
70 |
M80×3 |
145 |
200 |
6-29 |
40 |
80 |
M100×3 |
170 |
225 |
6-33 |
50 |
180 |
180 |
400 |
|
|
40 |
32 |
15 |
41 |
M48×2 |
95 |
135 |
4-22 |
25 |
50 |
M64×3 |
115 |
165 |
6-26 |
32 |
150 |
150 |
397 |
四、A42Y彈簧全啟封閉式高壓安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
