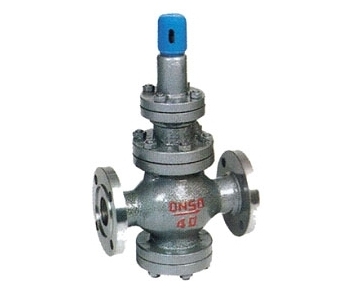

YT43H/Y型高靈敏度大流量蒸汽減壓閥

YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。

訂購產品

詳細介紹

一、YT43H/Y型高靈敏度大流量蒸汽減壓閥產品概述

YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。

本產品主要用于蒸汽管路，適用于流量變化大，進口壓力變化大的蒸汽管路。

二、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要零部件材料表

零件名稱	零件材料
閥體、閥蓋、底蓋	WCB
閥座、閥瓣	2Cr13
缸套、活塞	鋁鐵鑄銅
膜片	1Cr18Ni9Ti
導閥座、導閥桿	2C13
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

三、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要技術參數表

公稱壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(MPa)*	2.4	3.75	6.0	9.6	15.0	24.0
密封進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(MPa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(MPa)	GB12246-1989
流量特性偏差(MPa)	GB12246-1989
最小壓差(MPa)	0.07	0.1	0.15	0.3	0.5	0.8
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、閥蓋

四、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要流量系數（Cv）

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	24	30	50	85	130	190	300	480	680	925	1150	1900

五、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要外形尺寸表（近似值）(PN1.6-4.0)

公稱通徑DN	外形尺寸
	L		H	H1
	1.6/2.5MPa	4.0MPa	H	H1
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

六、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要外形尺寸表（近似值）(PN6.4-16.0)

公稱通徑DN	外形尺寸
	L		H	H1
	6.4MPa	10.0/16.0MPa	H	H1
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515

七、YT43H/Y型高靈敏度大流量蒸汽減壓閥主要結構圖

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
