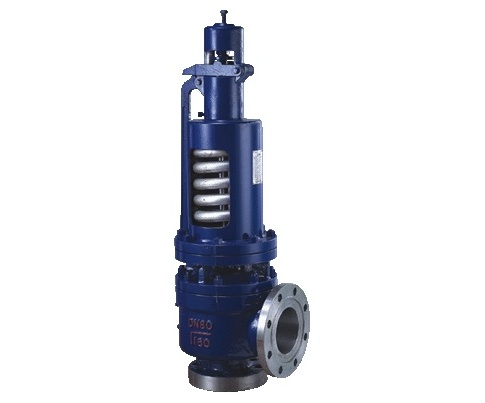

A48SH高溫彈簧全啟式安全閥

A48SH高溫彈簧全啟式安全閥工作溫度適用于“C型”≤425℃；“I型”≤500℃；“V型”≤550℃的蒸汽等介質設備或管路上，作為超壓保護裝置。

訂購產品

詳細介紹

一、A48SH高溫彈簧全啟式安全閥產品概述

二、A48SH高溫彈簧全啟式安全閥主要零部件材料表

序號	零件名稱	材料
序號	零件名稱	C型	I型	V型
1	閥體	WCB	ZG1Cr5Mo	ZG15Cr1Mo1V
2	閥座	2Cr13	1Cr18Ni9Ti	12Cr1MoVA
3	調節閥	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	閥瓣	2Cr13	17-4PH	17-4PH
5	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散熱器	ZG230-450	ZG230-450	ZG230-450
7	閥蓋	ZG230-450	ZG230-450	ZG230-450
8	彈簧	50CrVA	50CrVA	50CrVA

三、A48SH高溫彈簧全啟式安全閥主要外形尺寸表

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	do	DN’	L	L1
1.6 2.5 4.0	25	15	32	110	100
	32	20	40	130	110
	40	25	50	135	120
	50	32	65	160	130
	65	40	80	175	160
	80	50	100	175	160
	100	65	125	220	200
	150	80	200	280	280
	200	100	250	300	300
6.4 10.0	25	15	32	110	100
	32	20	40	130	110
	40	25	50	135	120
	50	32	65	160	130
	50	32	80	160	145
	65	40	80	175	160
	80	50/40	100	175	160
	100	65/50	125	220	200
	100	50	150	255	225
	150	100/80	200	280	280
	200	100	250	300	300
16.0	50	32	80	160	145
16.0	80	40	150	230	210

四、A48SH高溫彈簧全啟式安全閥主要結構圖結構圖
