電液動暗桿式刀型閘閥介紹
PZ273H電液動暗桿式刀型閘閥是一種新推出的產品，結合了電動和液動的優(yōu)勢，打破了我們原來的想法。刀閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 ， 以改善其工藝性 ， 彌補密封面角度在加工過程中產生的偏差 ，這種閘板叫做彈性閘板。
電液動暗桿式刀型閘閥工作原理
1、刀型閘閥使用介質：水、煤油或粘度不大于水的其他適宜液體；
2 、密封副是金屬密封的刀型閘閥，對有密封性能要求的，密封試驗的匯泄漏時1×DNmm3/S計算，沒有密封性能要求的不做此項試驗。殼體試驗和其他要求仍按G13/T13927的規(guī)定（密封試壓詳見JB/T8691-1998標準）。
3、 刀型閘閥是單向密封在閥體側有介質流向箭頭，在靜壓或低壓的情況下，允許泄漏，泄漏量按1×DNmm3/S計算。
咨詢電話：0577-57781012；手機13868629136

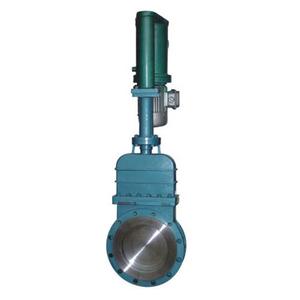

電液動暗桿式刀型閘閥示意圖
刀閘閥性能規(guī)范
|
公稱壓力（MPa |
殼體試驗（MPa |
密封試驗（MPa |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
主要零部件材質
|
體、蓋 |
閘閥 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |
PZ273H電液動暗桿式刀型閘閥鏈接尺寸
|
DN |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
50 |
43 |
160 |
125 |
100 |
|
4-M16 |
180 |
|
65 |
46 |
180 |
145 |
120 |
|
4-M16 |
180 |
|
80 |
46 |
195 |
160 |
135 |
|
4-M16 |
220 |
|
100 |
52 |
215 |
180 |
155 |
|
8-M16 |
220 |
|
125 |
56 |
245 |
210 |
185 |
|
8-M16 |
230 |
|
150 |
56 |
280 |
240 |
210 |
|
8-M20 |
280 |
|
200 |
60 |
335 |
295 |
265 |
|
8-M20 |
360 |
|
250 |
68 |
390 |
350 |
320 |
|
12-M20 |
360 |
|
300 |
78 |
440 |
400 |
368 |
|
12-M20 |
400 |
|
350 |
78 |
500 |
460 |
428 |
|
16-M20 |
400 |
|
400 |
102 |
565 |
515 |
482 |
|
16-M22 |
400 |
|
450 |
114 |
615 |
565 |
532 |
|
20-M22 |
530 |
|
500 |
127 |
670 |
620 |
585 |
|
20-M22 |
530 |
|
600 |
154 |
780 |
725 |
685 |
|
20-M27 |
600 |
|
700 |
165 |
895 |
840 |
800 |
|
24-M27 |
600 |
|
800 |
190 |
1010 |
950 |
898 |
|
24-M30 |
680 |
|
900 |
203 |
1110 |
1050 |
1005 |
|
28-M30 |
680 |
|
1000 |
216 |
1220 |
1160 |
1115 |
|
28-M30 |
700 |
|
1200 |
254 |
1450 |
1380 |
1325 |
|
32-M36 |
800 |
