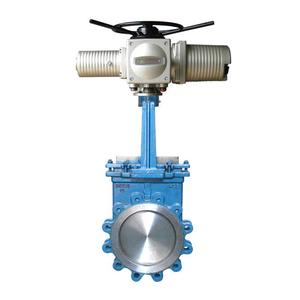

PZ973H電動刀閘閥

PZ973H電動刀閘閥的刀閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50, 介質溫度不高時為 2°52'

詳細介紹

PZ973H電動刀閘閥介紹

電動刀閘閥的刀閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。

電動刀閘閥性能規范

公稱壓力（MPa

殼體試驗（MPa

密封試驗（MPa

工作溫度

適用介質

1.0

1.6

1.5

2.4

1.1

1.8

≤100℃

≤100℃

紙漿、污水、煤漿、灰、渣水混和物

主要零部件材質

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

PZ973H電動刀閘閥鏈接尺寸

DN	L	D	D1	D2	H	N-M	D0
50	43	160	125	100		4-M16	180
65	46	180	145	120		4-M16	180
80	46	195	160	135		4-M16	220
100	52	215	180	155		8-M16	220
125	56	245	210	185		8-M16	230
150	56	280	240	210		8-M20	280
200	60	335	295	265		8-M20	360
250	68	390	350	320		12-M20	360
300	78	440	400	368		12-M20	400
350	78	500	460	428		16-M20	400
400	102	565	515	482		16-M22	400
450	114	615	565	532		20-M22	530
500	127	670	620	585		20-M22	530
600	154	780	725	685		20-M27	600
700	165	895	840	800		24-M27	600
800	190	1010	950	898		24-M30	680
900	203	1110	1050	1005		28-M30	680
1000	216	1220	1160	1115		28-M30	700
1200	254	1450	1380	1325		32-M36	800
