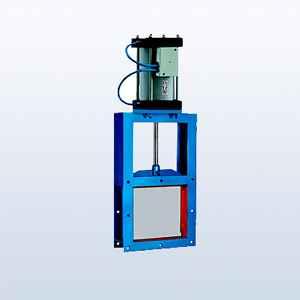

氣動插板閥

氣動插板閥主要用于對密封性要求不高的低壓氣管線、粉料管線等，利用插板進行節流，可以進行一定程度的調節。

詳細介紹

氣動插板閥工作原理與介紹

氣動插板閥主要用于對密封性要求不高的低壓氣管線、粉料管線等，利用插板進行節流，可以進行一定程度的調節，我們常用的老式爐子的煙囪口前總有插板，全打開空氣流通的順火就旺些；插深點火就小點；全插死了，還是漏風，一般也滅不了。

插板閥是一種粉料、晶粒料、顆粒料及小塊物料輸送管道，調節或切斷物料流量的主要控制設備，廣泛地應用于冶金、礦山、建材、化工等行業系統中，控制物料的流量調節或切作用

氣動插板閥主要零件材料：

零件名稱	材料	零件名稱	材料
閥體	1CF18Ni9TiCF8M CF8 CF3M CF3 WCB	閥桿	1CF18Ni9Ti
閥座密封圈	橡膠或PTEF	支架	不銹鋼
閥體間密封墊片	橡膠或PTEF	填料壓蓋	不銹鋼
閥體	1CF18Ni9TiCF8M CF8 CF3M CF3 2CF13	填料	石墨或PTFE
閥體裝置螺栓	B7	填料壓蓋螺栓	B7

氣動插板閥性能參數：

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次times
		DN≥200-400mm	1000次times
		DN≤450mm	800次times
	非金屬密封	DN≤150mm	1400次times
		DN≤200-400mm	1200次times
		DN≤450mm	1000次times

氣動插板閥主要外形及連接尺寸：

DN	L		φ1	H	H2	n-M	汽缸直徑(mm Cylinder Diamter
DN	PN0.6	PN1.0	φ1	H	H2	n-M	汽缸直徑(mm Cylinder Diamter
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

氣動插板閥具有結構簡單、操作靈活、重量輕、無卡組、特別適用于各種固體物料、50mm左右、團狀物料的輸送及流量調節、安裝不受角度限制、操作方便、能隨時調節開度等優點。 咨詢電話：0577-57781012 ；手機13868629136。
