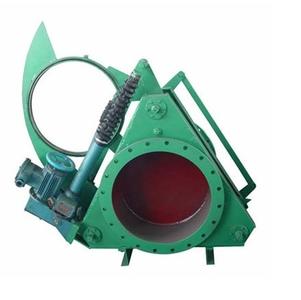

氣動扇形盲板閥

氣動扇形盲板閥現在使用是非常廣泛，也很受廣大用戶的喜歡，該閥是一種讓氣體介質流通或截止的一種閥門，具有檢修方便、耐用等優點。

詳細介紹

氣動扇形盲板閥原理

氣動扇形盲板閥現在使用是非常廣泛，也很受廣大用戶的喜歡，該閥是一種讓氣體介質流通或截止的一種閥門，具有檢修方便、耐用等優點，經常用在礦企業，市政，環保等行業的氣體介質的管路中，它又眼睛閥，該閥加了氣動裝置使用不需要人操控，使用方法簡單易懂。

用各種方法（手動，電動，液動，電液動等）旋轉連接左閥體和中閥體的三個螺母，使左閥體與中閥體分開一定距離，以使閥板旋轉來控制管路中介質的流通和截止。

二、氣動扇形盲板閥主要性能參數

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
驅動源	壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
適用溫度℃	-20-100		-20-200	-20-300
適用介質	煤氣等有毒、有害、易燃?xì)怏w
啟閉時間S	≤60
主要零部件材料	閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼

三、氣動扇形盲板閥主要外形連接尺寸

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	450
350	490	445	22	12-φ22	450
400	540	495	22	16-φ22	450
450	595	550	24	16-φ22	500
500	645	600	24	16-φ22	500
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800

四、操作方法:

首先啟動閥體夾緊裝置，夾緊裝置通過絲桿和左、右旋螺母的驅動使閥體和閥板完全脫離；再開啟閥板移動裝置，使閥板沿軸旋轉，由盲孔變?yōu)橥走_(dá)到閥門開的目的，隨后再啟動閥體夾緊裝置，檢查左右閥體、閥板是否貼緊及電動裝置動作時限位開關是否動作。咨詢電話：0577-57781012 ；手機13868629136。
