眼睛閥概述

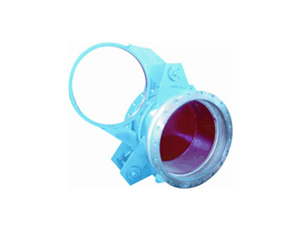

F43X手動扇形眼鏡閥是一種讓氣體介質流通或截止的一種閥門，又名手動扇形盲板閥、手動翻板閥、手動扇形閥，為長結構系列，具有檢修方便、耐用等優點，經常用在礦企業，市政，環保等行業的氣體介質的管路中，它又叫盲板閥或插板閥。

眼鏡閥工作原理

        用各種方法（手動，電動，液動，電液動等）旋轉連接左閥體和中閥體的三個螺母，使左閥體與中閥體分開一定距離 ，以使閥板旋轉來控制管路中介質的流通和截止。

一、 產品特點：

        F43CX手動扇形眼鏡閥在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。

二、手動扇形眼鏡閥主要性能指標：

三、主要外形連接尺寸：

五、操作方法及注意事項：

      1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙（16mm左右）。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到絕對密封的目的。
      2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
      3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。
