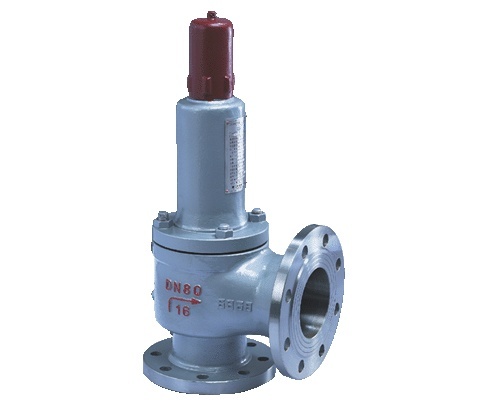

一、AH42F安全回流閥產品概述
AH42F型安全回流閥適用于液化石油氣站罐泵出口的液相回流管道上，當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備安全運行。
二、AH42F安全回流閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
|
A42F-C |
||
|
1 |
閥座 |
2Cr13 |
|
2 |
閥體 |
WCB |
|
3 |
調節圈 |
2Cr13 |
|
4 |
反沖盤 |
2Cr13 |
|
5 |
閥瓣 |
2Cr13+PTFE |
|
6 |
導向套 |
2Cr13 |
|
7 |
閥蓋 |
ZG230-450 |
|
8 |
彈簧 |
50CrVA |
|
9 |
閥桿 |
2Cr13 |
|
10 |
調整螺桿 |
45 |
|
11 |
閥帽 |
ZG200-400 |
三、AH42F安全回流閥主要尺寸表
|
公稱壓力PN(Mpa) |
公稱通徑DN(mm) |
尺寸 |
|||
|
do |
L |
L1 |
DN’ |
||
|
1.6 2.5 4.0 |
20 |
10 |
95 |
85 |
25 |
|
25 |
15 |
110 |
95 |
32 |
|
|
32 |
20 |
115 |
100 |
40 |
|
|
40 |
25 |
120 |
110 |
50 |
|
|
50 |
32 |
135 |
120 |
65 |
|
|
65 |
40 |
160 |
125 |
80 |
|
|
80 |
50 |
170 |
135 |
100 |
|
|
100 |
65 |
195 |
175 |
150 |
|
|
150 |
100 |
250 |
210 |
200 |
|
|
200 |
125 |
305 |
260 |
250 |
|
四、AH42F安全回流閥主要結構圖
