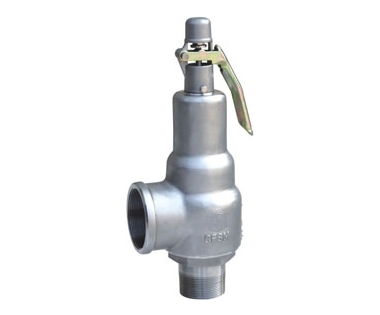

一、A28W帶手柄彈簧全啟式安全閥產品概述
A28W-P/R型帶手柄彈簧全啟式安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。
二、A28W帶手柄彈簧全啟式安全閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
|
|
A28W-P |
A28W-R |
||
|
1 |
閥體 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
閥座 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
調節圈 |
1Cr18Ni9Ti |
316 |
|
4 |
閥瓣 |
1Cr18Ni9Ti |
316 |
|
5 |
彈簧 |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
閥桿 |
2Cr13 |
316 |
|
7 |
調整螺桿 |
2Cr13 |
316 |
|
8 |
保護罩 |
ZG200-400 |
CF8M |
|
密封面材料 |
堆焊Co基硬質合金 |
||
三、A28W帶手柄彈簧全啟式安全閥主要連接尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
|||||
|
do |
Rc |
G |
L |
L1 |
H |
||
|
1.0-4.0 |
15 |
10 |
1/2" |
3/4" |
37 |
65 |
196 |
|
20 |
12 |
3/4" |
1" |
40 |
70 |
215 |
|
|
25 |
15 |
1" |
11/4" |
45 |
78 |
234 |
|
|
32 |
20 |
11/4" |
11/2" |
60 |
90 |
302 |
|
|
40 |
25 |
11/2" |
2" |
67 |
105 |
326 |
|
|
50 |
32 |
2" |
21/2" |
76 |
115 |
348 |
|
|
65 |
40 |
21/2" |
3" |
110 |
145 |
370 |
|
|
80 |
50 |
3" |
4" |
110 |
145 |
410 |
|
四、A28W帶手柄彈簧全啟式安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
