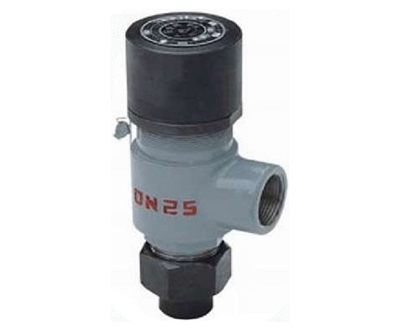

一、A21F彈簧微啟式外螺紋安全閥產品概述
A21F型彈簧微啟式外螺紋安全閥適用于工作溫度≤120℃的液化氣、石油氣等介質的設備或管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。
二、A21F彈簧微啟式外螺紋安全閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
|
|
A21F-C |
A21F-P |
||
|
1 |
管接頭 |
20 |
1Cr18Ni9Ti |
|
2 |
管接頭螺母 |
35 |
2Cr13 |
|
3 |
閥座 |
35 |
1Cr18Ni9Ti |
|
4 |
閥體 |
2Cr13 |
1Cr18Ni9Ti |
|
5 |
閥瓣 |
2Cr13+PTFE |
1Cr18Ni9Ti+PTFE |
|
6 |
彈簧座 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
8 |
鎖緊螺母 |
Q235-A |
ZG230-450 |
|
9 |
彈簧導向墊 |
2Cr13 |
1Cr18Ni9Ti |
|
10 |
調節螺母 |
Q235-A |
2Cr13 |
|
密封面材料 |
"F"型為PTFE |
||
三、A21F彈簧微啟式外螺紋安全閥主要連接尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
||||||||
|
do |
d |
Do |
M |
d1 |
D1 |
L |
L1 |
≈H |
||
|
1.6-4.0 |
15 |
12 |
15 |
20 |
M27×1.5 |
G1/2" |
30 |
35 |
76 |
66 |
|
20 |
15 |
20 |
25 |
M33×1.5 |
G3/4" |
35 |
40 |
87 |
68 |
|
|
25 |
19 |
25 |
31 |
M39×1.5 |
G1" |
40 |
50 |
100 |
105 |
|
四、A21F彈簧微啟式外螺紋安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
