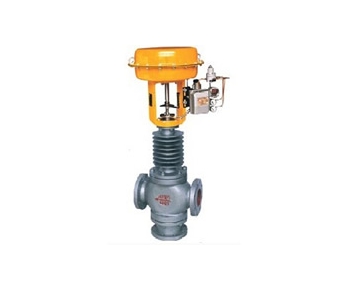

一、ZJHQ/X氣動薄膜三通調節閥產品概述
ZJHQ/X氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
該閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。
二、ZJHQ/X氣動薄膜三通調節閥主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍 |
|
閥體 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
閥芯、閥座、閥桿 |
1Cr18Ni9 |
-250～550℃ |
|
密封墊 |
橡膠石棉板 |
|
|
不銹鋼纏繞墊 |
|
|
|
填料 |
聚四氟乙烯 |
|
|
上下膜蓋 |
A3鋼板 |
|
|
膜片 |
35CrMoA |
|
|
35、A3 |
|
|
|
支架、頂盤 |
HT200 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
波紡薄膜 |
5806膠夾480D尼龍66網眼布 |
|
三、ZJHQ/X氣動薄膜三通調節閥主要技術參數
|
閥座直徑mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量 |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
|
公稱壓力MPa |
1.6 4.0 6.4 |
||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直線 |
||||||||||||
|
介質溫度℃ |
-20～200、-40～+250(常溫型)、-40～315（中溫型） |
||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 |
||||||||||||
|
法蘭型式 |
法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
||||||||||||
|
閥體材質 |
HT200,ZG230-450、ZG1Cr18Ni9 |
||||||||||||
|
閥芯材質 |
1Cr18Ni9 |
||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
||||||||||||
|
可調比 |
30:1 |
||||||||||||
|
氣源接頭 |
M16×1.5 |
||||||||||||
四、ZJHQ/X氣動薄膜三通調節閥執行機構主要技術參數
|
型 號 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面積cm2 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
16.25 |
40 |
60 |
1000 |
|
彈簧范圍KPa |
20～100；40～200、20～60、60～100、80～240 |
|||
五、ZJHQ/X氣動薄膜三通調節閥主要性能指標
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差％ |
±6 |
±1.5 |
||
|
回差％ |
5 |
1.5 |
||
|
死區％ |
4 |
0.6 |
||
|
始終點偏差％ |
氣關 |
始點 |
±2.5 |
±1.5 |
|
終點 |
±6.0 |
|||
|
氣開 |
始點 |
±6.0 |
||
|
終點 |
±2.5 |
|||
|
額定行程偏差％ |
±2.5 |
|||
|
允許泄漏量L/h |
10-3×閥額定容量 |
|||
注：一般均應帶定位器
六、ZJHQ/X氣動薄膜三通調節閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
