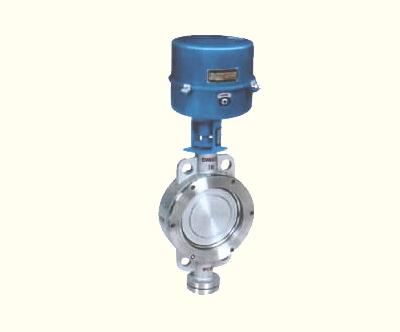

D973ZAWJ電子式調節蝶閥

D973ZAWJ電子式調節蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

訂購產品

詳細介紹

一、D973ZAWJ電子式調節蝶閥產品概述

D973ZAWJ電子式調節蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

二、D973ZAWJ電子式調節蝶閥主要結構特點

該閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

該閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、D973ZAWJ電子式調節蝶閥主要性能規范

公稱通徑DN（mm）		50-1200
公稱壓力PN（Mpa)		1.0		1.6
公稱壓力PS（Mpa)	強度試驗	1.5		2.4
	密封試驗	1.1		1.76
材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	四氟不銹鋼
	填料	四氟柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-40℃～200℃（超該溫度范圍；訂貨時請注明）

四、D973ZAWJ電子式調節蝶閥主要外形尺寸及連接尺寸

公稱通徑DN(mm)	尺寸
公稱通徑DN(mm)	L	D1	H	Z-Φd
50	43	125	82	4-18
65	46	145	95	8-18
80	49	160	108	8-18
100	56	190	125	8-23
125	64	220	138	8-25
150	70	250	198	8-25
200	71	310	236	12-25
250	76	370	276	12-30
300	83	430	308	16-30
350	92	490	340	16-34
400	102	550	374	16-34
450	114	600	384	20-34
500	127	660	448	20-41
600	154	770	490	20-41
700	165	875	542	24-48
800	190	990	607	24-48
900	203	1090	665	28-54
1000	216	1210	731	28-58
1200	254	1420	842	32-58

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
