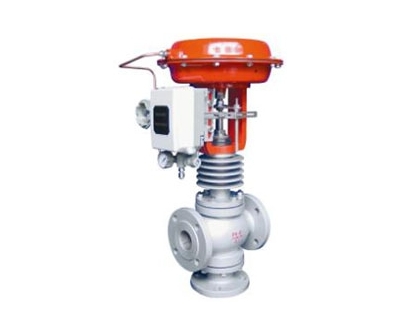

ZMAQ/X氣動薄膜三通合(分)流調節閥

詳細介紹

一、ZMAQ/X氣動薄膜三通合(分)流調節閥產品概述

ZMAQ/X型氣動薄膜三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體保持在給定值。適合于把一種流體通過三通閥分成二路流出或是把兩種流體經三通閥合并成一種流體的場合。該閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25-300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

二、ZMAQ/X氣動薄膜三通合(分)流調節閥主要零件材料

閥體、閥蓋	HT200、ZG230～450、ZG1Cr18Ni9Ti
閥芯、閥座	1Cr18Ni9Ti
波紋膜片	丁腈橡膠夾增強滌綸織物
填料	聚四氟乙烯、柔性石墨
彈簧	60Si2Mn
膜蓋	A3
推桿、閥桿	2Cr13、1Cr18Ni9Ti
襯套	2Cr13
墊片	橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片

三、ZMAQ/X氣動薄膜三通合(分)流調節閥主要技術參數

公稱通徑DN（mm）		25	32		40		50		65	80	100		125	150	200	250	300
額定流量系數KV	合流	8.5	13		21		34		53	85	135		210	340	535	800	1280
	分流	-	-		-		-		-	85	135		210	340	535	800	1280
額定行程L(mm)		16			25				40				60			100
膜片有效面積Ae(cm2)		280			400				600				1000			1600
公稱壓力PN(Mpa)		1.6、4.0、6.4
固有流量特性		直線、拋物線
固有可調比R		30：1
工作溫度t(℃)		普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼：-40～450、鑄不銹鋼：-60～450
兩種介質溫度差t(℃)		鑄鐵≤150、鑄鋼和鑄不銹鋼≤200
信號范圍Pr(Kpa)		20～100、40～200、80～240、段幅：20～60、60～100
氣源壓力Ps(Mpa)		0.14～0.4
允許泄漏量1/h		10-4×閥額定容量
允許壓差△P(Mpa)		0.86		0.75		0.48		0.31	0.27	0.18		0.11	0.12	0.09	0.05	0.04	0.02

四、ZMAQ/X氣動薄膜三通合(分)流調節閥主要外形尺寸及連接尺寸

公稱通徑DN				25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離(L)		PN16		185	200	220	250	275	300	350	410	450	550	670	770
		PN40		190	200	220	255	285	310	360	430	465	560	690	795
		PN64		200	210	235	265	295	320	370	440	475	570	752	819
中溫型閥蓋H1				622	637	660	695	829	854	856	1089	1114	1170	1530	1600
中溫型閥蓋H1				725	750	763	795	983	1008	1010	1270	1295	1351	1728	1798
H2	PN16			140	150	160	180	200	222	220	270	280	306	474	584
	PN40			140	150	160	180	200	222	220	270	280	306	474	584
	PN64		分流	160	170	180	200	220	242	260	300	322	376	474	584
	PN64		合流	160	170	180	200	220	242	260	325	322	376	495	604
A				282				360			470			620
法蘭標準				GB：1.6、2.5、4.0、6.4MPa ANSL：150、300、600LbJLS：10K、20K、30K

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
