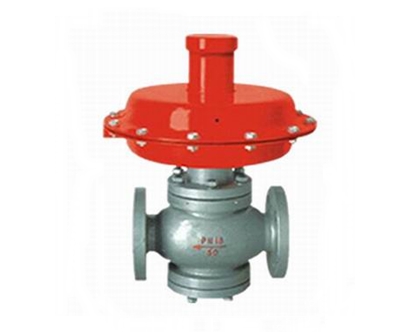

ZZCP/N自力式壓差調節閥

ZZCP/N自力式壓差調節閥安裝在中壓鍋爐給水管道或高加疏水管道上，供調節給水流量用。

訂購產品

詳細介紹

一、ZZCP/N自力式壓差調節閥產品概述

ZZCP/N自力式壓差調節閥安裝在中壓鍋爐給水管道或高加疏水管道上，供調節給水流量用。適用水溫≤100℃，適用介質為油品。

二、ZZCP/N自力式壓差調節閥主要結構特點

1.閥體主要由閥體、閥蓋、閥瓣、套筒、閥桿組成。

2.閥門為套筒柱塞式結構，上下閥座，閥門流量是靠閥瓣在套筒中做垂直移動時，改變套筒的流通面積來進行調節。

3.閥桿、閥瓣由銷連成一體。

4.閥門的開、關由電動執行器來控制。

三、ZZCP/N自力式壓差調節閥主要技術參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數(Kv)	3.2	5	8	12.5	20	32	50	80	125	190	280	420	500
公稱壓力(Mpa)	1.6 、4.0
壓力設定值范圍	5～25 、10～60 、20～100 、50～150 、100～250 、200～250 、450～100
壓力平衡件	波紋管									套筒
最大允許壓差△P(Mpa)	2.5						2		1.6		1.5	1
介質溫度( ℃)	氣體≤ 80; 液體≤ 140; 加隔離罐≤ 200
固定流量特性	快開( 特性與國外相同)
法蘭連接形式	PN1.6Mpa 按GB9113.1-2000 平面、突面整體鋼制管法蘭, 閥體突面 PN4.0Mpa 按GB9113.2-2000 凹凸面整體鋼制管法蘭, 閥體凹面
執行機構信號接口	M12*1.5

四、ZZCP/N自力式壓差調節閥外形尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
法蘭端面距L		140		160	180	200	230	290	310	350	400	480	630	700
高度H		390						450		520	625	725	895
0.05～0.25	高度H	610						685		740	990	1120	1260
	膜頭A
	重量kg	21	21.5	22.5	29	29.5	32	46	51	65	135	185	425	485
0.1～0.6	高度H	610						685		740	990	1120	1260
	膜頭A
	重量kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.2～1.0	高度H	610						685		740	990	1120	1260
	膜頭A
	重量kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
0.5～1.5	高度H	610						685		740	990	1120	1260
	膜頭A
	重量kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
1.0～2.5	高度H	610						685		740	990	1120	1260
	膜頭A
	重量kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485
2.0～5.0 4.5～10	高度H	610						685		740	990	1120	1260
	膜頭A
	重量kg	16	16.5	17.5	24	24.5	27	46	51	65	135	185	425	485

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
