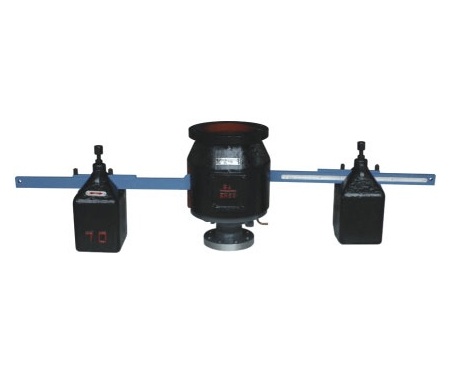

一、GA44H雙杠桿安全閥產品概述
GA44H雙杠桿安全閥適用于工作溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
二、GA44H雙杠桿安全閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
|
1 |
閥座 |
WCB |
|
2 |
閥瓣 |
2Cr13 |
|
3 |
重錘 |
鑄鐵 |
|
4 |
閥體 |
碳鋼/鉻鉬鋼 |
|
5 |
閥桿 |
2Cr13 |
|
6 |
杠桿 |
碳鋼 |
|
7 |
導向套 |
不銹鋼 |
三、GA44H雙杠桿安全閥主要外形尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
|||||||||||
|
do-z |
H |
L |
承插式 |
法蘭式 |
|||||||||
|
d1 |
k2 |
k3 |
D3 |
DN' |
D2' |
D1' |
D' |
z1-ød1 |
|||||
|
1.6 |
80 |
50×2 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
8-ø23 |
|
2.5 |
80 |
50×2 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
8-ø23 |
|
4.0 |
80 |
50×2 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
240 |
240 |
280 |
8-ø23 |
|
6.4 |
80 |
40×2 |
480 |
840 |
120 |
145 |
162 |
190 |
200 |
280 |
280 |
315 |
8-ø18 |
四、GA44H雙杠桿安全閥主要結構圖
客戶訂貨須知：
GA44H雙杠桿安全閥主要安裝說明：
1、各種雙杠桿安全閥GA44H型都應垂直安裝。
2、雙杠桿安全閥GA44H型出口處應無阻力，避免產生受壓現象。
3、雙杠桿安全閥GA44H型在安裝前應專門測試，并檢查其官密封性。
4、對使用中的雙杠桿安全閥GA44H型應作定期檢查。
