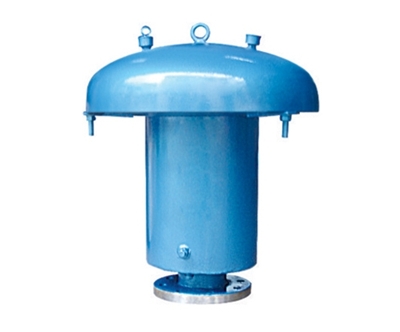

一、GYA系列液壓安全閥產品概述
GYA系列液壓安全閥是（活瓣式）呼吸閥的安全備用設備，它的吸氣和呼氣的動作壓力略高于（活瓣式）呼吸閥，在呼吸閥一旦失靈或在冬季其活瓣凍結時，液壓安全閥的液封即被破壞從而保護油罐免遭破壞，液壓安全閥裝于油罐頂部與呼吸閥配合使用，控制壓力：+56毫米水柱至-50毫米水柱。
二、GYA系列液壓安全閥安裝說明
①各種GYA液壓安全閥都應垂直安裝。
②GYA液壓安全閥出口處應無阻力，避免產生受壓現象。
③GYA液壓安全閥在安裝前應專門測試，并檢查其官密封性。
④對使用中的GYA液壓安全閥應作定期檢查。
三、GYA系列液壓安全閥主要標準規范
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、GYA系列液壓安全閥主要外形尺寸和連接尺寸及重量
|
型號 |
規格 |
安裝尺寸（毫米） |
重量 |
||||||
|
d |
D |
D1 |
D2 |
n-d1 |
L |
H |
|||
|
GYA-80 |
80 |
φ85 |
φ185 |
φ150 |
φ125 |
4-φ18 |
376 |
424 |
38 |
|
GYA-100 |
100 |
φ105 |
φ205 |
φ170 |
φ145 |
4-φ18 |
500 |
605 |
42 |
|
GYA-150 |
150 |
φ148 |
φ260 |
φ225 |
φ200 |
8-φ18 |
650 |
705 |
66 |
|
GYA-200 |
200 |
φ210 |
φ315 |
φ280 |
φ255 |
8-φ18 |
900 |
755 |
97 |
|
GYA-250 |
250 |
φ264 |
φ370 |
φ335 |
φ310 |
12-φ18 |
1050 |
885 |
140 |
五、GYA系列液壓安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
