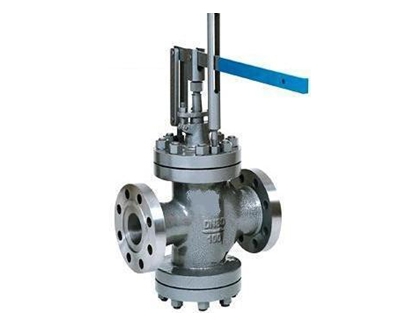

Y45H/Y杠桿式蒸汽減壓閥

Y45H/Y杠桿式蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成。采用雙閥座，雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用杠桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。本系列產品的減壓比用0.6較為合適。

訂購產品

詳細介紹

一、Y45H/Y杠桿式蒸汽減壓閥產品概述

Y45H/Y杠桿式蒸汽減壓閥主要由閥體、閥座、閥瓣等零件組成。采用雙閥座，雙錐體閥瓣的結構。采用壓力平衡式閥瓣、升降調節。其調節機構采用杠桿式，可配用DKJ型或其它型角行程電動執行器，實現遙控和自動控制。本系列產品的減壓比用0.6較為合適。

本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

二、Y45H/Y杠桿式蒸汽減壓閥主要流量系數表(Cv)

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	20	25	50	60	70	110	150	230	420	540	710	1020

三、Y45H/Y杠桿式蒸汽減壓閥主要零部件材料表

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座	304
閥瓣	2Cr13
閥桿	2Cr13
墊片	柔性石墨/1Cr18Ni9
導向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

四、Y45H/Y杠桿式蒸汽減壓閥主要技術參數及性能指標表

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	最佳減壓比0.6
滲漏量	0.5%QMax
溫量-壓力等級	ANSI B16.34

五、Y45H/Y杠桿式蒸汽減壓閥主要外形尺寸表(PN1.6-4.0Mpa) 單位：mm

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	H1	l
50	300	150	520	190	565
65	340	170	540	205	650
80	380	190	555	215	650
100	400	215	580	240	800
125	430	225	620	275	800
150	450	230	650	320	800
200	500	260	790	340	800
250	550	285	850	370	800
300	750	395	940	460	900
350	850	445	990	530	900
400	950	550	1120	660	1000
500	1130	680	1660	800	1000

六、Y45H/Y杠桿式蒸汽減壓閥主要外形尺寸表(PN6.4-16.0Mpa) 單位：mm

公稱通徑DN	外形尺寸
公稱通徑DN	L	L1	H	H1	l
50	300	150	520	200	565
65	340	170	540	215	650
80	380	190	555	225	650
100	400	215	580	250	800
125	430	225	620	285	800
150	450	230	650	330	800
200	500	260	790	355	800
250	550	285	850	390	800
300	750	395	940	480	900
350	850	445	990	550	900
400	950	550	1120	700	1000
500	1130	680	1660	820	1000

七、Y45H/Y杠桿式蒸汽減壓閥主要結構圖

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
